流体や構造解析のような物理解析が業務や研究で必要な方へ。自分でソフトを購入するのは、値段的にかなり難しいですよね？実は無料で使えるソフトがあります！
これから物理解析を無料で始めたい方はANSYS Studentがおすすめです。
ANSYS Studentは超大手のソフトウェアベンダーであるANSYS社が行っているサービスで、Student版であれば、有償の物理解析ソフトを無料で使えます！
- 物理解析ソフトが無料で使える
- プリからポスト処理まで可能
- メッシュ数の制限あり
メッシュ数の制限はあるものの、ANSYS Studentを使うことで、メッシュ作成～ポスト処理まですべて行うことができます。
この記事では、ANSYS Studentのインストール方法や制約などを紹介します。

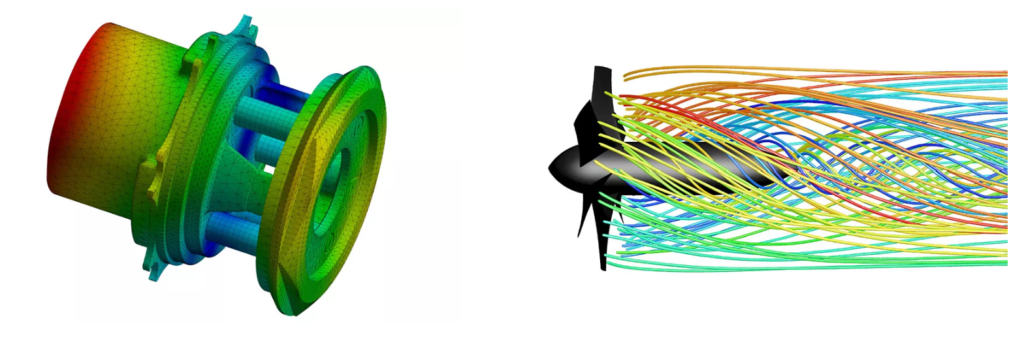

※ 本記事では、ANSYS社の写真を一部引用しております
＼生成AIにおすすめPC／
ポチップ
＼操作性抜群のおすすめマウス／
ポチップ
ANSYS Studentの紹介
著者は流体解析を業務で行っておりますので、流体解析向けのANSYS Fluentに着目した紹介になっております。
ANSYS Fluent, CFX, Discovery, Space Claimを無料で使うには？
ANSYS社から学生および若手エンジニア向けにANSYS Studentというパッケージが提供されています。
メッシュ数や機能の制限はあるものの、様々なソフトウェアを使うことができます。
※ ANSYS Studentの商用利用は不可
Ansys Studentに含まれているソフトウェア
- Ansys Fluent ：CFD(流体解析)
- Ansys Discovery ：CFDをリアルタイムに計算
- Ansys SPEOS
- Ansys Autodyn
- Ansys optiSLang
- Ansys SpaceClaim (形状作成)
- Ansys Meshing (メッシュ作成)
- Ansys Mechanical: 構造解析（静的、動的、熱解析など）に対応。
- Ansys Electronics Desktop: 電磁場解析に使用。
- Ansys DesignModeler/DesignExplorer: 設計モデリングや設計最適化をサポート。
必要なPCスペック
Microsoft Windows 10, 64-bit 以上が必要
- Processor(s): Workstation class
- 4 GB RAM
- 50 GB hard drive space
- Computer must have a physical C:/” drive present
- Graphics card and driver: Professional workstation class 3-D
- OpenGL-capable
※ ANSYS Discoveryのみ以下のスペックが必要
- CPU: Pentium® 4 2.0 GHZ or Athlon® 2000+ or faster, 64-bit (x64) processor
- 8 GB RAM
おすすめPC
著者は生成AI用に少し良いPCを使っています。このPCで、50万要素の流体解析用メッシュの作成および解析実施をしています。メモリが32GBあると大規模モデルに対応できるので、安心ですよ。
動作がサクサクなので、非常におすすめ！👇👇
＼GPU搭載のハイスペックノートPC／
ポチップ
ANSYS Studentのインストール手順
では、ANSYS Studentのインストール手順について解説します👇👇
手順①：ANSYS公式サイトに入る
URL:Download Ansys Student | Workbench-based Simulation Tools
手順②：”DOWNLOAD ANSYS STUDENT ****”をクリック
手順③：下図公式サイトの手順通りに実施
下記に要約したインストール方法を載せます。
- 手順②でダウンロードしたZIPファイルを解凍する。
- “setup.exe”を右クリックし、管理者権限で実行する。
- ダウンロード画面が表示されるが、デフォルト設定で、インストールする。
- インストールが完了したら、画面を閉じる。
- PCを再起動。
- インストール完了。
手順④：インストールしたソフトを立ち上げてみよう
さっそく、Fluentを立ち上げてみましょう。
まずは、”fluent”と検索し、Fluentをクリックしてください。
ランチャーが立ち上がりますので、下部の”Start”をクリックしてください。
無事、Fluentのインターフェースが立ち上がりました。
輻射計算をしてみた
計算領域の下部に熱源を設定し、輻射計算をしてみました。
こんな感じで、無料でPre~Postまで実行可能です。
事前検討や勉強に、ANSYS Studentは非常におすすめです。
＼構造解析を無料で使う方法はこちら👇👇／
インストールの途中でエラーが出た場合の対処法
- 元ファイルをすべて削除する
- PCを再起動する
- 管理者権限で再度インストールをする
大抵の場合は、この方法でエラーなくインストールできるようになります。
ANSYS Studentの制約は？
機能面に制約はありませんが、メッシュ数には以下の制約があります。
Structural physics(構造解析)
32,000nodes/elements
Fluid physics(CFD)
512,000cells/nodes
構造解析、CFDともにメッシュ数の制約はありますが、二次元解析や単純な三次元解析であれば、十分実施可能です。
