構造解析をしている、これから始めたい方へ、ABAQUSを無料で使う方法があります。
- ハイエンドの構造解析ソフトABAQUSが無料で使える
- プリからポスト処理まで、すべて製品版と同じように使用可能
- メッシュ数は1000までという制限あり
メッシュ数の制限はあるものの、メッシュ作成～ポスト処理まですべて行うことができます。
この記事では、ABAQUSを無料で使う方法を紹介します。
※ 本記事では、ダッソーシステムズ社の写真を一部引用しております
システム要件
- 64ビットWindows (32ビットは不可)
- Windows 10以上
- インストールには、10.5GBのディスク容量が必要
おすすめPC
著者は生成AI用に少し良いPCを使っています。
動作がサクサクなので、非常におすすめ！👇👇
＼GPU搭載のハイスペックノートPC／
ポチップ
＼GPU搭載のおすすめPC／
ポチップ
ABAQUSとは

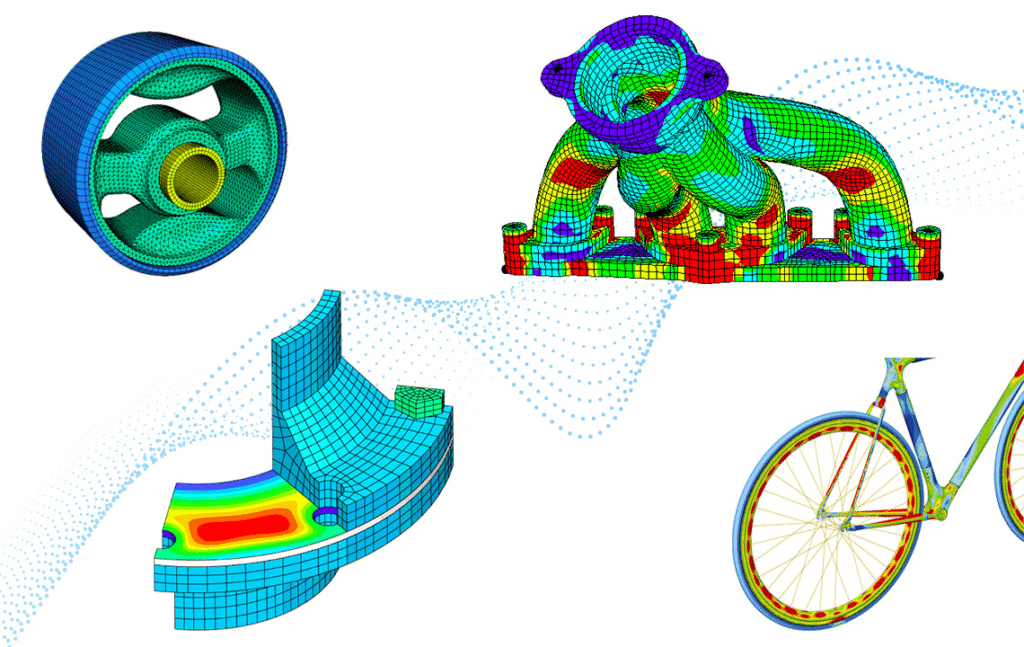

ABAQUSは、Dassault Systèmesが提供する高度な有限要素解析（FEA）ソフトウェアで、特に非線形解析に優れています。以下のような特徴があります。
- 多様な解析に対応：静的解析、動的解析、熱伝導、構造-熱連成、疲労解析などが可能
- 非線形解析に強い：大変形、接触、材料の塑性など複雑な挙動を高精度にシミュレーション
- カスタマイズ性：UMATやUELによって独自の材料モデルや要素を定義可能
- 統合環境：Abaqus/CAEにより、モデル作成・解析・結果評価まで一括で実行
- 自動化対応：Pythonスクリプトによる自動化やカスタマイズが可能
航空宇宙、自動車、エネルギーなどの産業や学術研究で幅広く活用されています。
ABAQUSを無料で使う方法を紹介
結論としては、ABAQUS Learning Editionであれば、無料で最新のABAQUSを使うことができます！！
では、インストール方法を解説していきます。
１．インストールをする

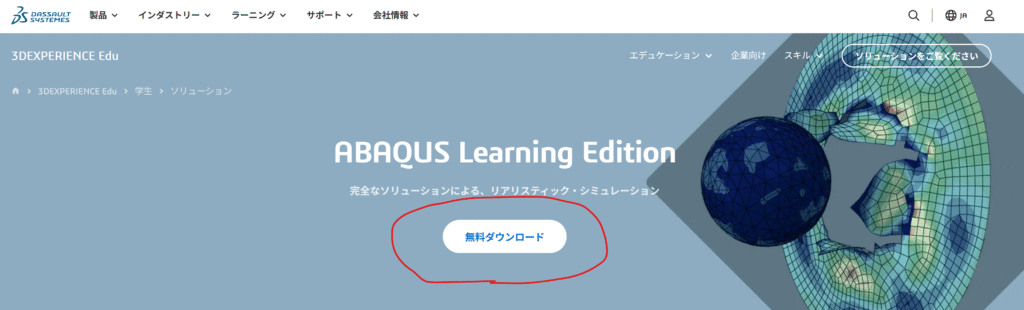

以下のサイトから”無料ダウンロード”をクリックします。
URL : CAEソフトウェア無料：ABAQUS Learning Edition | 3DEXPERIENCE Edu –ダッソー・システムズ

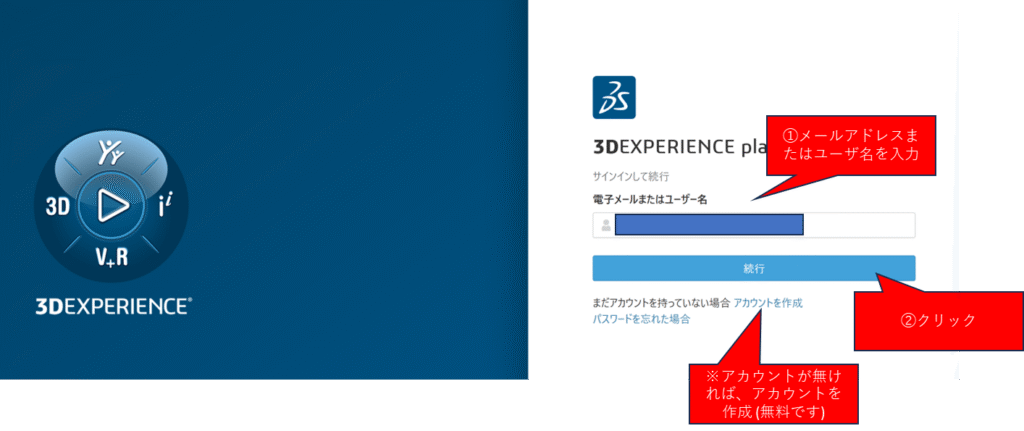

クリックすると、以下画面が表示されます。記載のように進めてください。

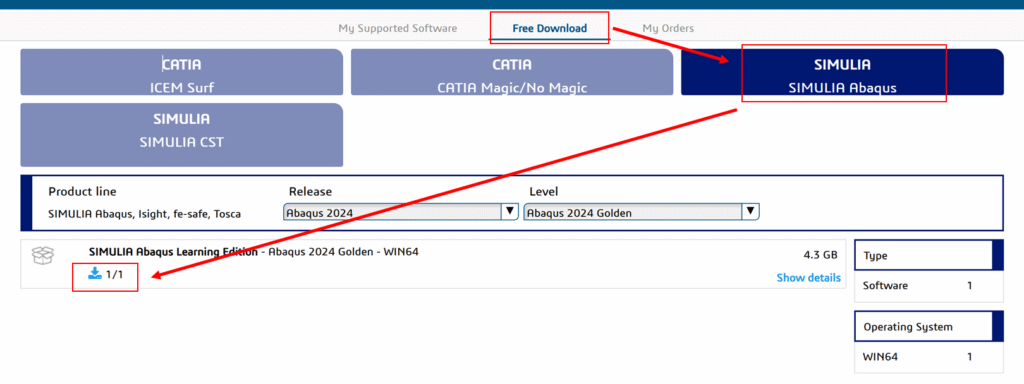

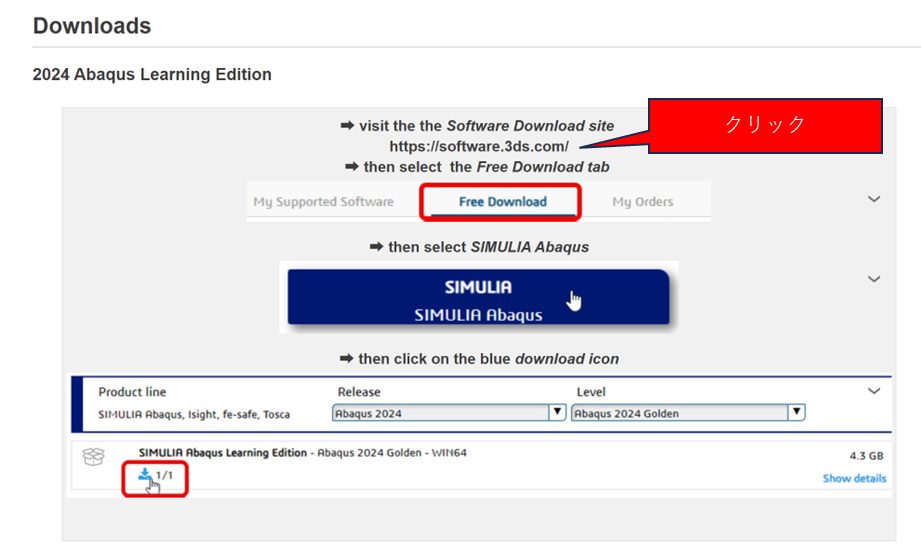

画面が変わるので、”Donwloads”のタブ内の、URLをクリック。
記載の流れでクリックし、zipファイルをダウンロード
以下のzipファイルをゲット！！

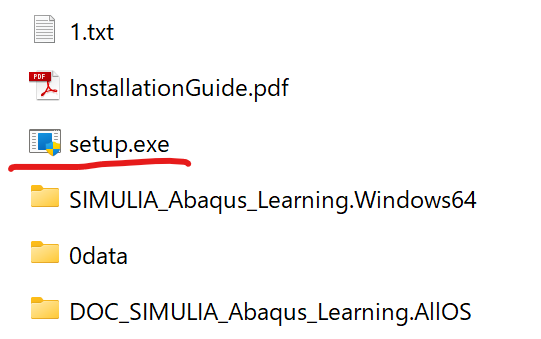

zipファイルを展開し、中を開いていくと、setup.exeがある
setup.exeをクリックするとAQBAQUSのインストールが可能
※ 注意点：途中JAVA の更新を求められた場合は、更新すると、インストールを進められます。
２．ABAQUSを使ってみよう！！

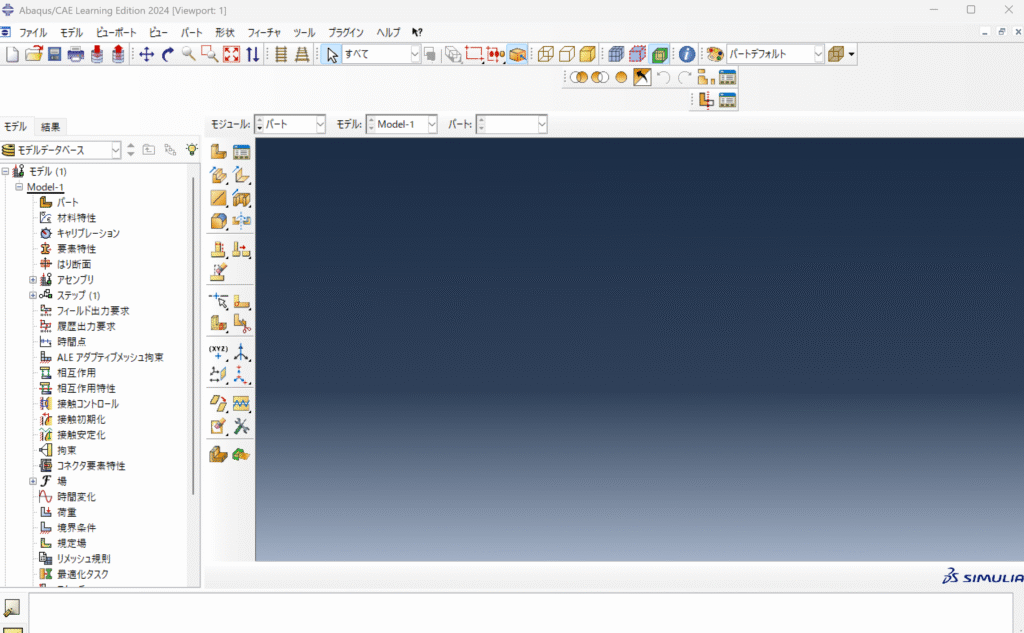

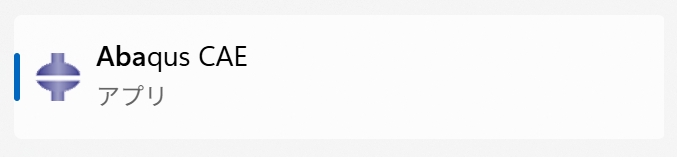

インストールがうまくいくと、ABAQUS CAEがインストールされます！！
こちらをクリックすると、ABAQUSが立ち上がります！！
片持ち梁の計算ファイルをアップしておきますので、よかったら使ってください。
計算ファイルはこちらからダウンロードできます。

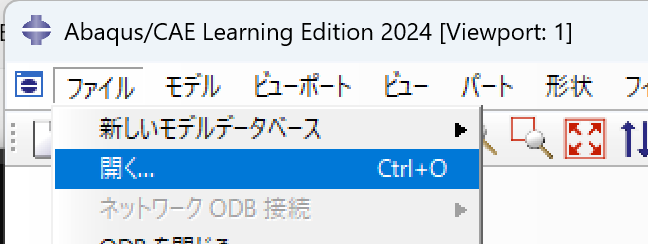

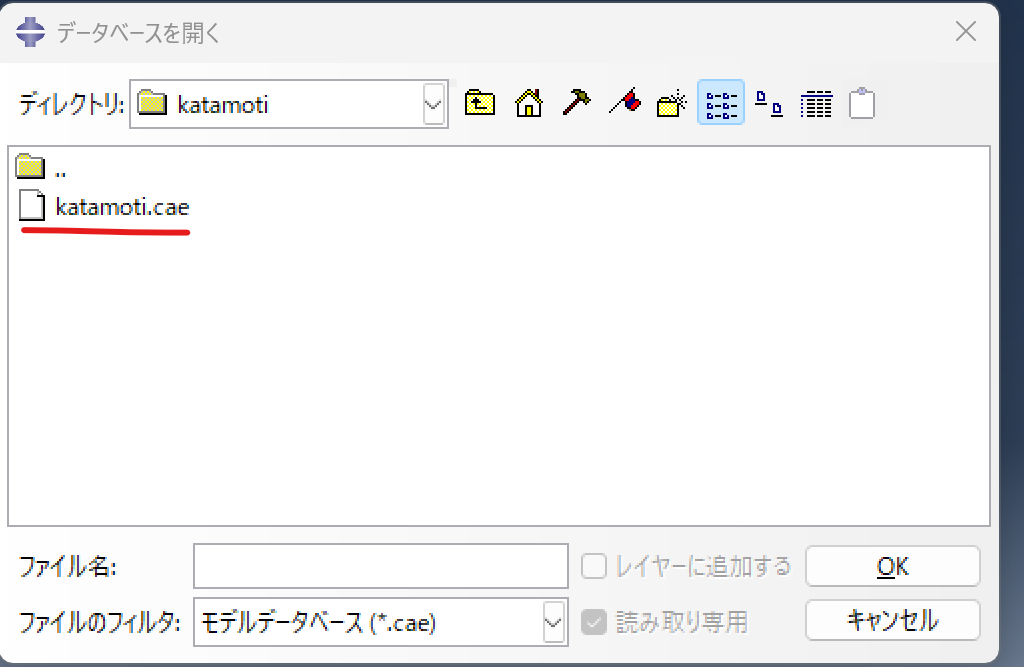

ファイル > 開く を選択し、”katamoti.cae”を選択。

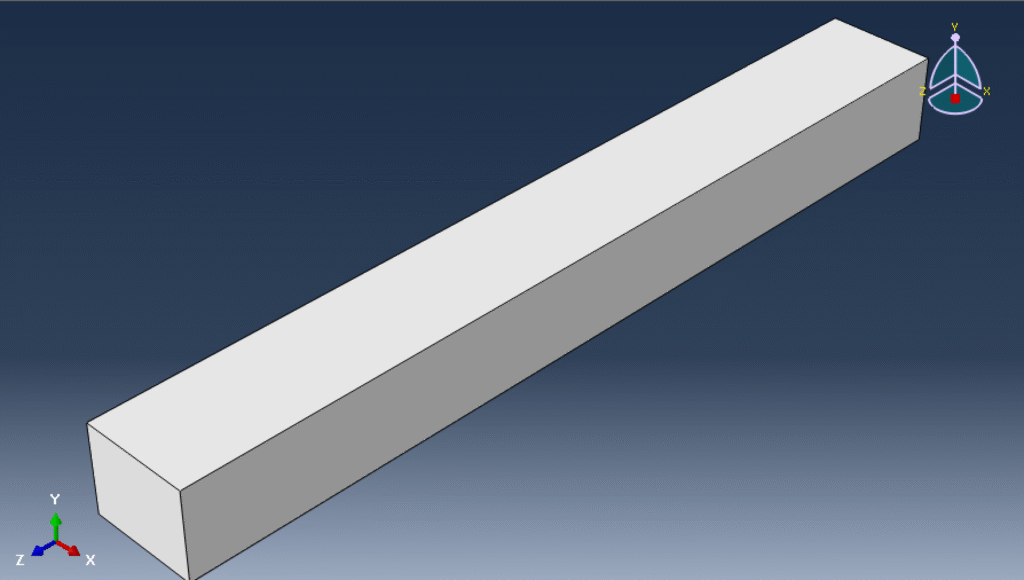

モデルが表示されたら、次に、結果ファイルを読み込みます。

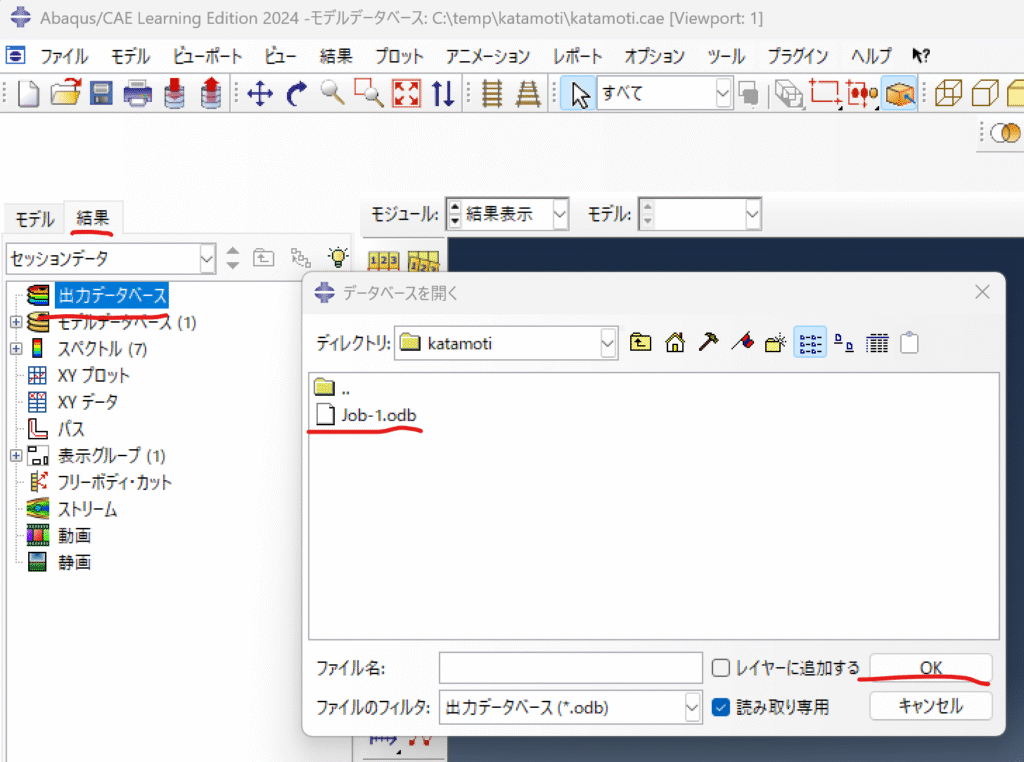

結果タブをクリックし、出力データベースをダブルクリックし、 .odbファイルを読み込みします。

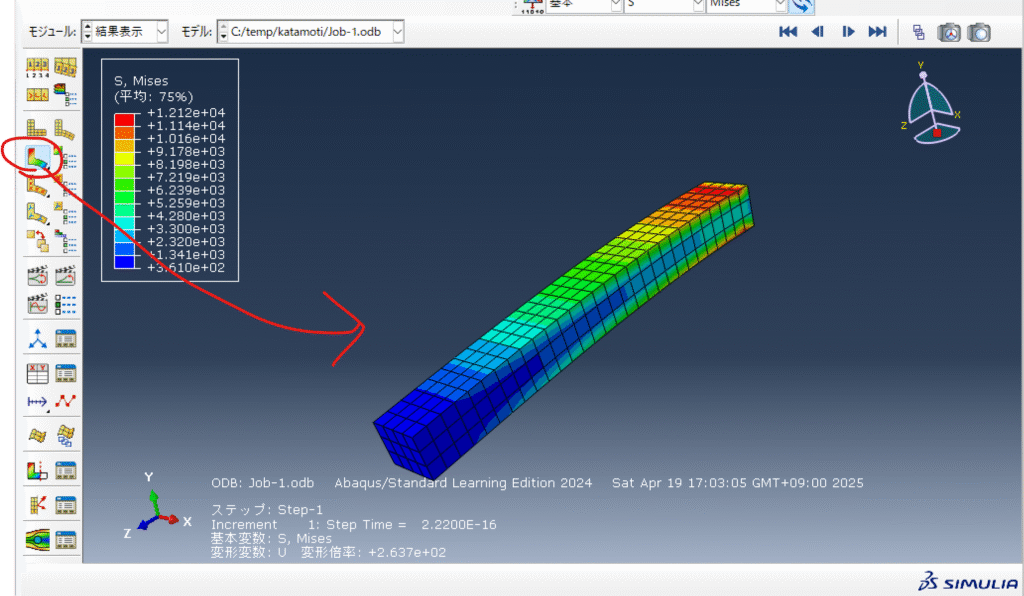

コンタ表示をクリックすると、ミーゼス応力の分布を表示できます！
以上です！！！
まとめ
この記事では、ABAQUSを無料で使う方法を紹介しました！
要素数が1000までという制限があるものの、ABAQUSや構造解析の勉強としては、十分です！！
ぜひ使ってみてください！！
